Микросети

Что называют микросетями?

• в труднодоступных для инфраструктуры регионах снижаются затраты на выработку электроэнергии;

• распределенная генерация способствует более рациональному потреблению энергии;

• использование возобновляемых источников энергии потенциально способствует снижению экологических рисков.

В целом при использовании микросетей надежность электроснабжения в отдельно взятом регионе повышается, оно становится более устойчивым и прогнозируемым. Производить электроэнергию и управлять ею становится проще, а ее возобновляемые источники эффективно интегрируются в общую энергетическую систему.

Характерная особенность: микросети работают в двух режимах — подключения к центральной сети и в полностью автономном.

Области применения: крупные промышленные предприятия, медицинские учреждения, объекты транспорта – вокзалы, аэропорты, особо важные и режимные объекты, например, военные базы.

Основная задача любой микросети — полностью интегрировать возобновляемые источники энергии и обеспечить автономность системы. Но в современных реалиях дизельные генераторы малой и средней мощности, а также газопоршневые генераторы необходимы микросетям в качестве дополнительных и резервных источников питания.

Ведь нельзя не признать, что большинство возобновляемых источников энергии в существенной мере подчиняются капризам погоды, ими трудно управлять. А для снижения рисков перерывов в электроснабжении приходится применять различные системы накопления энергии.

Как применяются микросети?

Как устроена микросеть для нужд отдельного потребителя

У микросетей хорошие перспективы развития: множество способов получения энергии, применение для ее производства возобновляемых источников, общий технологический прогресс в области сохранения энергии открывают для микросетей макровозможности, особенно в отдаленных и не урбанизированных районах.

В целом это важный этап в техническом развитии электрификации на большие расстояния: автономные микросети справятся там, где нет доступа к централизованной энергетической инфраструктуре или он сильно ограничен.

Выполненные проекты

Поставка ДЭС 5х2МВт 10,5кВ в контейнере, ЗИП, ПНР, ШМР для ООО «БиЭф», Магаданская область

МЦОД и контейнерная ДЭС 320 кВт, ШМР, ПНР, техобслуживание агрокомплекса в Краснодарском крае

Поставка ДЭС 1200 кВт, ЗРУ 10 кВ, монтаж, проектирование, ПНР для ОАО «Птицефабрика Моргаушская», Чувашия

Поставка ДЭС 2400 кВт с АВР, ШМР, ПНР для ГРК «Нижнеякокитский», АО «Золото Селигдара»

ДЭС 1200 кВт, ИБП 600 кВА, ПНР для строительной компании в Московской области

Две ДЭС 1200 кВт на базе Cummins с СУТ, ЗРУ 6/0,4 кВ, ОТР, ШМР и ПНР для месторождения «Сининда-1»

Поставка ДЭС 32 кВт в панельном контейнере «Север» для кофейни в Санкт-Петербурге (ООО «ЭТЛОН КОФЕ»)

Поставка 16-ти ДЭС 256 кВт для производственной компании (ЗАО «Универсал-Аэро»)

Международный проект «Техэкспо»: поставка ДГУ 4000 кВт на АЭС «Аккую» в Турции

Поставка и ПНР шести ДГУ 12 МВт для промышленного предприятия ЮФО

Микросети переменного тока

Такие микросети служат потребителям в качестве источника переменного тока в энергосети. Их отличает легкость интеграции в основную сеть без специфических требований.

Микросети переменного тока включают как современные (возобновляемые), так и традиционные источники энергии. К традиционным мы относим надежные и предсказуемые дизельные и газопоршневые генераторы.

Структура микросети переменного тока

В чем плюсы микросетей переменного тока:

• гибко интегрируются с существующими системами электрогенерации;
• могут работать автономно;
• совместимы с любым оборудованием на переменном токе.

Микросети постоянного тока

Благодаря активному совершенствованию электронного оборудования и не менее активному использованию чистых источников энергии появилась концепция микросети постоянного тока.

Их отличительная особенность — высокая эффективность в работе с нагрузками постоянного тока.

В чем плюсы микросетей постоянного тока:

• снижают потери при передаче электроэнергии благодаря отсутствию скин-эффекта¹ — в них электрический ток распределяется равномерно по всей площади кабеля;
• легко адапттируюся к альтернативным источникам энергии;
• для их управления нужно контролировать один параметр — мощность постоянного тока;
• упрощают эксплуатацию системы — сетевая синхронизация, коррекция гармоник и управлении реактивной мощностью не нужны;
• располагают аккумуляторными батареями, которые обеспечивают бесперебойное питание во время аварийных ситуаций и перепадов напряжения.

1  (от англ. skin — «кожа») — явление в электротехнике, при котором плотность переменного электрического тока в проводнике распределяется неравномерно, концентрируясь вблизи его поверхности. Вместо равно-мерного заполнения всего сечения проводника ток «стремится» протекать по тонкому слою у поверхности.

Гибридные микросети

Существуют и микросети, котрые обеспечивают подачу как переменного, так и постоянного тока. Потребители могут сами выбирать тип подключения. Это гибридные микросети. С их помощью вся система становится надежнее, а дополнительные устройства для ее стабилизации не нужны. Гибридные сети масштабируются, разворачиваются с использованием различных уровней напряжения и имеют разнообразные конфигурации.

Структура гибридной микросети

Как регулировать микросети?

Это непросто. Нужно обеспечить стабильность частоты и напряжения при генерации электроэнергии в микросетевой системе.

Для управления микросетью нужно:

• раздельно регулировать активную и реактивную мощности,
• компенсировать просадки напряжения и неустойчивости в энергосистеме,
• придерживаться требований, предъявляемых к динамике сетевой нагрузки.

Например, могут потребоваться системы диспетчеризации распределения электроэнергии, микроконтроллеры и централизованный контроллер микросети.

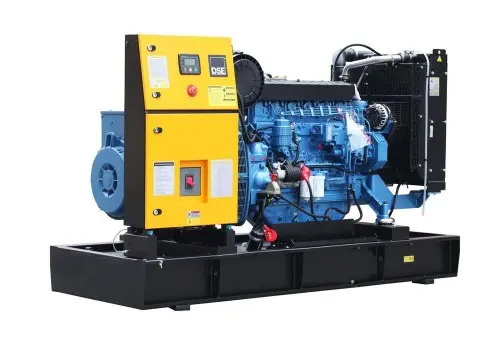

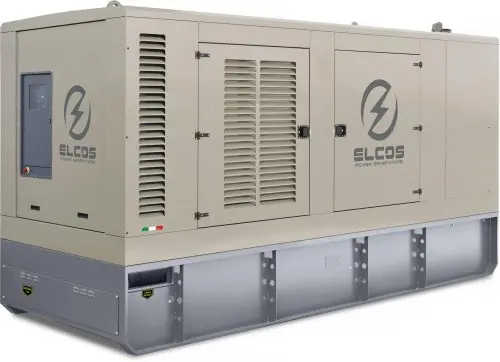

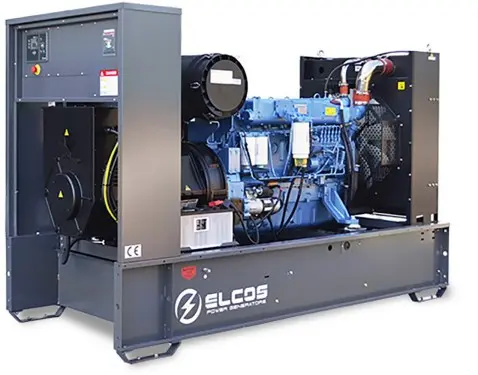

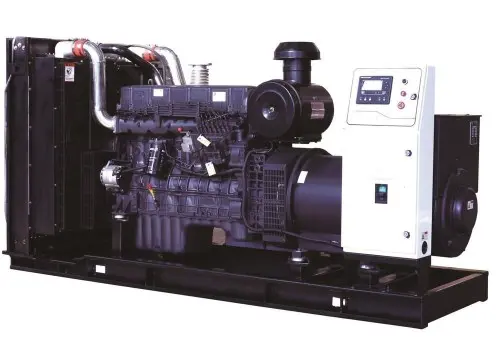

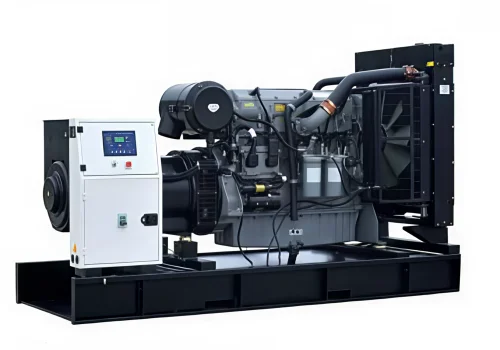

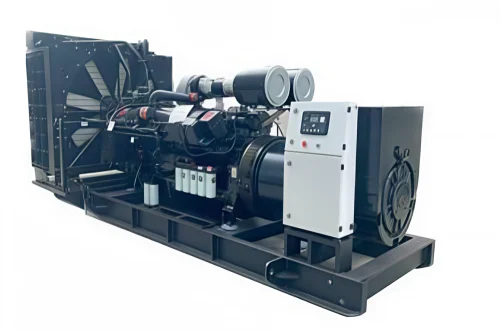

Дизельные электростанции 600 - 1000 кВт
