КТП с дизель-генераторной установкой в Москве (ДГУ)

КТП с дизель-генераторной установкой - это блочная трансформаторная подстанция, совмещенная с ДГУ, поставляемая в полной заводской готовности. Такие КТП предназначены для электроснабжения особой группы потребителей первой категории надежности электроснабжения.

Комплектные трансформаторные подстанции с дизель-генераторной установкой (КТП с ДГУ) служат для приема, преобразования и распределения электрической энергии трехфазного переменного тока в сетях с изолированной или компенсированной нейтралью на стороне 6(10) кВ и глухозаземленной  нейтралью на стороне 0,4 кВ. Электроснабжение потребителей электроэнергией 0,4 кВ от дизельной генераторной установки происходит в случае прекращения электроснабжения от сети 6(10) кВ. Размещение оборудования в едином здании и малая протяженность кабельных трасс являются преимуществами такого решения.

Пример расчета цен на КТП с ДГУ:

  • ЗРУ 6 кВ в БМЗ «Север» - 13 млн руб.
  • 2 единицы: КТП ББ 2х630 кВА, в БМЗ «Север» (из 2 модулей) + 2 трансформатора ТС3-630/6/0,4  - 7 млн руб.
  • 2 единицы: высоковольтная дизельная электростанция Cummins C1400D5 (1000 кВт) в цельносварном блок-контейнере – 40 млн руб.

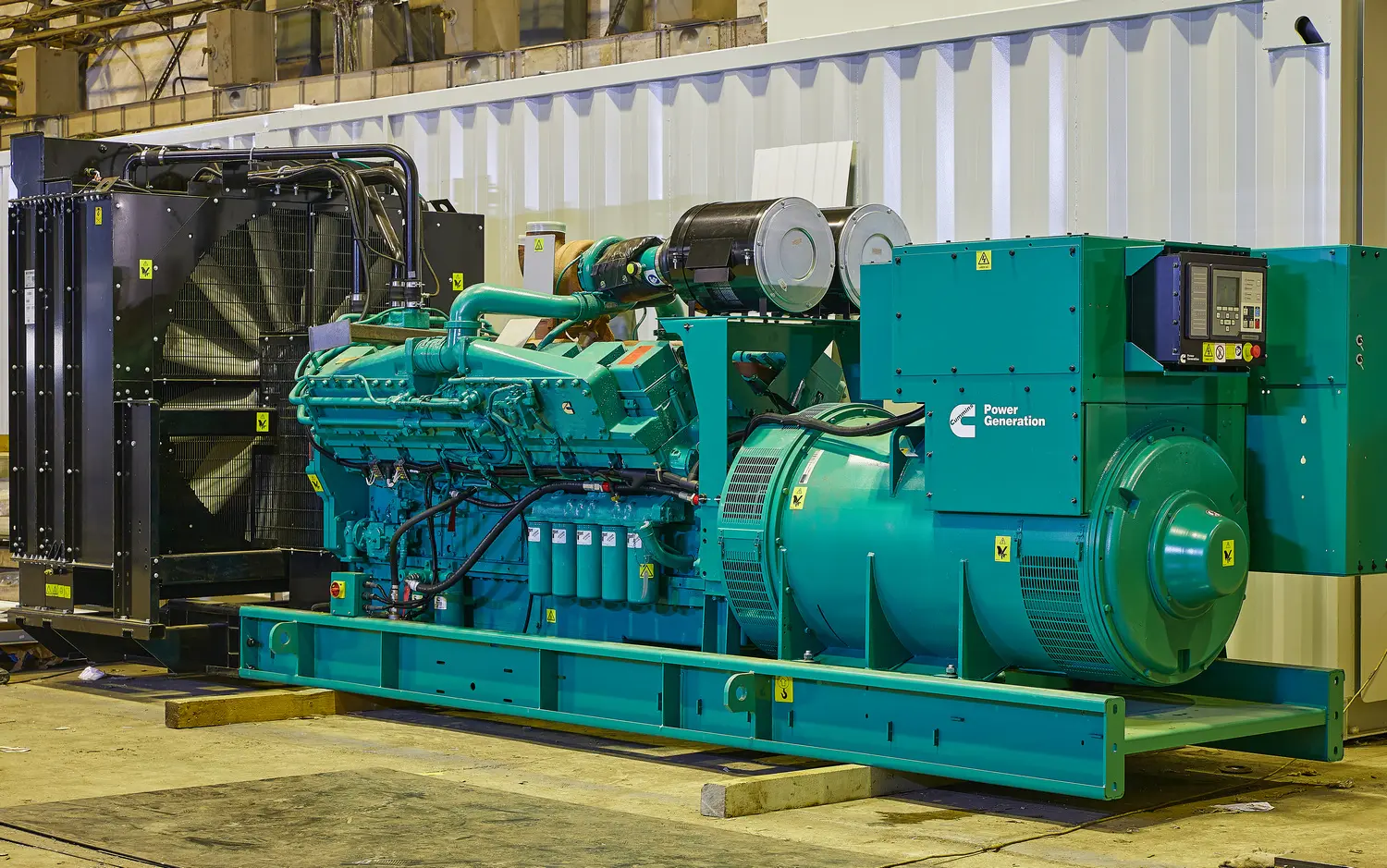

Cummins C1400D5 (1000 кВт)

Запросите расчет цены на КТП в связке с ДГУ - напишите запрос на

2 КТП 2500 кВА, 20 кВ за 21 млн рублей и ДГУ ТЭ.1000С-Т400-2РН Perkins (1 МВт) стоимостью 14,8 млн рублей

Блочная комплектная двухтрансформаторная подстанция 2КТПБ-2500 в монолитных железобетонных объёмных инженерных блоках, в составе:

№ п/п

Наименование оборудования

Ед. изм.

Кол- во

1

Строительная часть 2КТПБ из блоков размером:

-  Надземная часть 6700 х 2300 х 2930 (мм) (инженерный блок + съемная крыша) – 2 шт.;

-  Надземная часть 6500 х 2300 х 2930 (мм) (инженерный блок + съемная крыша) – 2 шт.;

-  Надземная часть 4600 х 2300 х 2930 (мм) (инженерный блок + съемная крыша) – 1 шт.;

-  Подземная часть 6700 х 2300 х 1500 (мм) (кабельный подвал + маслосборник под камерой трансформатора) – 2 шт.;

-  Подземная часть 6500 х 2300 х 1500 (мм) (кабельный подвал) – 2 шт.;

-  Подземная часть 4600 х 2300 х 1500 (мм) (кабельный подвал) – 1 шт.

компл.

1

2

Трансформатор маслонаполненный герметичный (ТМГ) – 2500 кВА, 20/0,4кВ, Д/Ун-11; У1

материал обмоток Al-Al

шт.

2

3

Дизель-генераторная установка ТЭ.1000С-Т400-2РН Perkins 1000 кВт

шт.

1

4

Распределительное устройство 20 кВ (РУВН)

Компактное распределительное устройство с элегазовой изоляцией (КРУЭ) серии RM6 NE (без возможности расширения) на 3 функции (III).

Основные особенности:

-  функция I: элегазовый выключатель нагрузки с ручным приводом;

-  УТКЗ на двух функциях I

-  дополнительные блок-контакты положения коммутационных аппаратов на всех функциях

компл.

2

5

Распределительное устройство 20 кВ (РУВН)

Компактное распределительное устройство с элегазовой изоляцией (КРУЭ) серии RM6 NE (без возможности расширения) на 3 функции (IDI).

Основные особенности:

-  функция I: элегазовый выключатель нагрузки с ручным/моторным приводом в соответствии с однолинейной схемой;

-  функция D: элегазовый выключатель с ручным приводом с возможностью отключения токов КЗ с реле защиты трансформатора VIP400;

-  УТКЗ на одной функции I

-  дополнительные блок-контакты положения коммутационных аппаратов на всех функциях

компл.

2

6

Шкаф АВР 20 кВ

шт.

1

7

Распределительное устройство 0,4 кВ (РУНН) ШНН-XB-5000(3200) из двух стоек без АВР

Основные комплектующие:

-   вводной автоматический выключатель выдвижного типа серии HGN50C 3B M0C0S0 54S BA EL с ручным приводом на ток Iном=5000А – 2 шт.;

-   вводной автоматический выключатель выдвижного типа серии HGN32B 3B M0C0S0 54P BA EL с ручным приводом на ток Iном=3200А – 1 шт.;

-  трансформаторы тока 5000/5, класс точности 0,5 в количестве 6 шт. на каждом вводе;

-  сборные шины медные

компл.

1

2 КТП 2500 кВА, 20 кВ за 21 млн рублей и ДГУ ТЭ.1000С-Т400-2РН Perkins (1 МВт) стоимостью 14,8 млн рублей
2 КТП 2500 кВА, 20 кВ за 21 млн рублей и ДГУ ТЭ.1000С-Т400-2РН Perkins (1 МВт) стоимостью 14,8 млн рублей

Комплектные трансформаторные подстанции (КПТ Б/У) в контейнерах

Название Мощность, кВА Напряжение Цена, руб
КТП 1000 1000 400/6300 1 320 000
КТП 1600 1600 400/6300 2 400 000
КТП 2х2500 5000 400/6300 6 720 000
КТП 2х2500 5000 400/6300 6 720 000
КТП 2х3200 6400 400/6300/10000 11 400 000

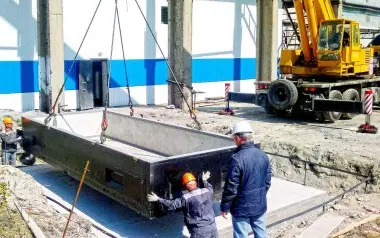

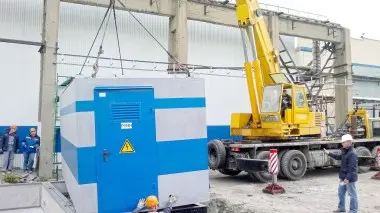

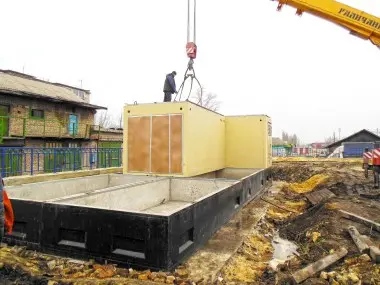

КТП с ДГУ - это железобетонный модуль из двух частей. Нижние модули - монолитная форма с ровными поверхностями высотой  1900 мм, предназначены для восприятия нагрузок от верхних модулей, размещения кабелей и маслоприемников. Верхние модули - монолитная форма с ровными поверхностями, высота - 2600 мм, предназначены для размещения трансформаторов, распределительных устройств  высшего напряжения РУВН и распределительных устройств низшего напряжения РУНН.

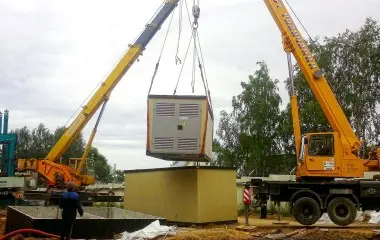

Модуль, в котором находится ДГУ, оборудован воздушными клапанами, в крыше смонтирована  система газовыхлопа, в стене смонтированы фланцы для заправки. Верхние модули устанавливаются на нижние модули на месте монтажа.

КТП с ДГУ

КТП с ДГУ

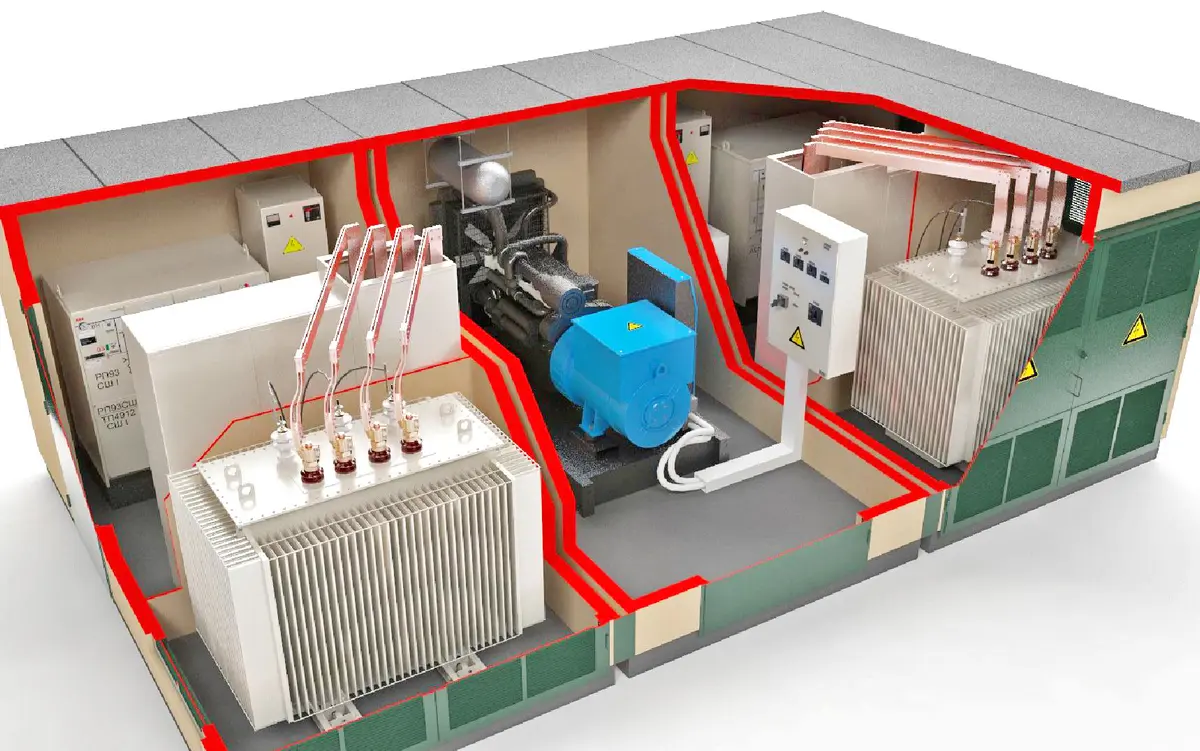

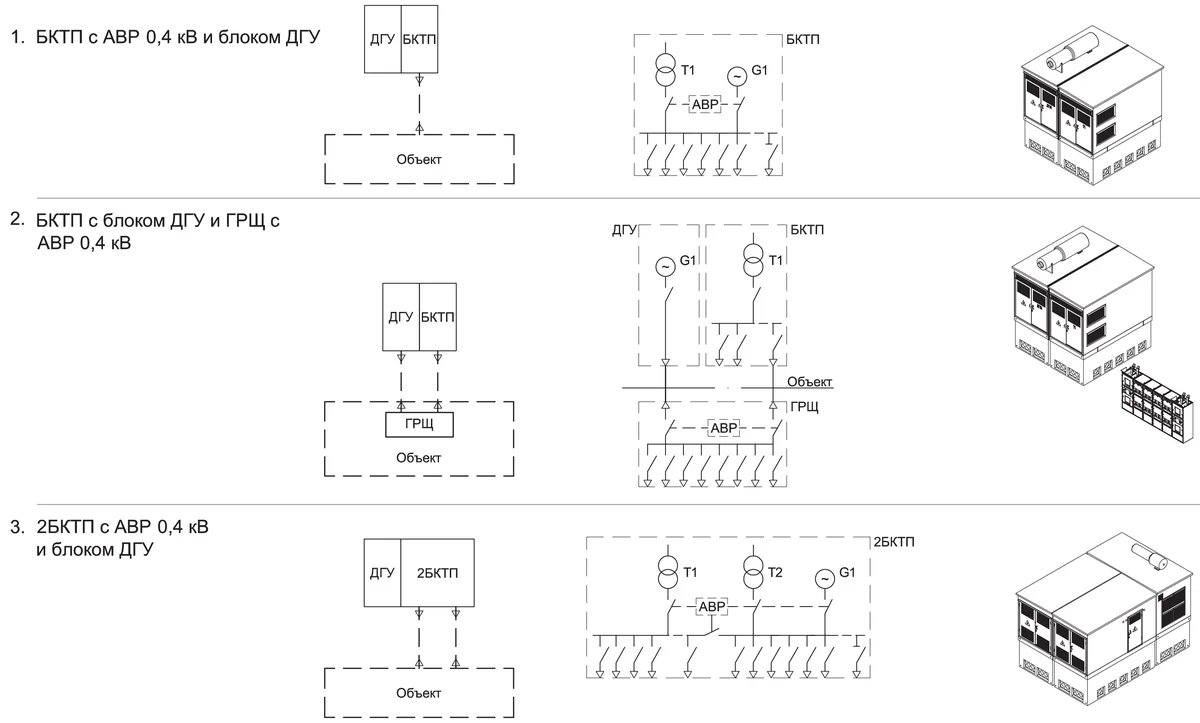

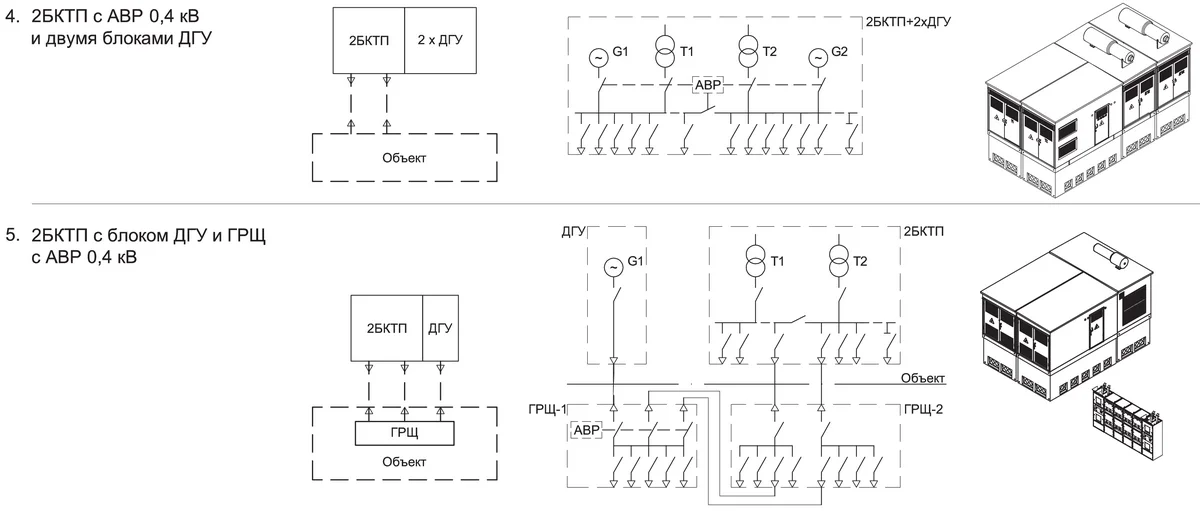

КТП с ДГУ схема

Элементы железобетонных несущих конструкций и металлические покрытия кровли имеют жесткую связь с внутренним контуром заземления из полосовой стали сечением 160 мм². Нейтраль трансформатора присоединяется к контуру заземления полосовой сталью сечением 160 мм².

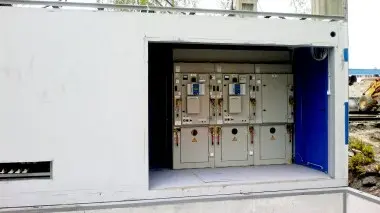

В качестве комплектных распределительных устройств на стороне ВН могут применяться камеры сборные одностороннего обслуживания или элегазовые моноблоки -  малогабаритное КРУ типа RM6 на 2, 3 или 4 присоединения, а также отдельные ячейки RM6 Schneider Electric.

ВБКТП с ДГУ применяются силовые трансформаторы – например, типа ТМГ11 (мощностью 100-630 кВА) и ТМГ12 (250-630 кВА) производства Минского электротехнического завода им. В.И. Козлова.

Вводно-распределительное устройство НН (РУНН) представляет собой 2 или более панели, жестко скрепленные между собой, предназначенные для размещения шинопровода и автоматических выключателей или планочных предохранителей-выключателей-разъединителей. В состав РУНН входят врубные выключатели нагрузки ISERE и разъединители серии РЕ для создания видимого разрыва цепей при проведении ремонта оборудования. Для обеспечения собственных нужд помещения КТП с ДГУ предусмотрена установка щита собственных нужд (ЩСН).

КТП с ДГУ может комплектоваться устройством автоматического ввода резервного питания (АВР), которое может быть установлено как на стороне низкого напряжения, так и на стороне высокого напряжения (РУВН типа RM6). Алгоритм работы АВР заключается в контроле наличия напряжения на трансформаторе до вводного автоматического выключателя и подаче команды на запуск ДГУ в случае пропадания напряжения на вводе с трансформатора на время, превышающее установленное значение.
