Высоковольтные дизельные электростанции 6,3 и 10,5 кВ

Компания «Техэкспо» осуществляет комплексную поставку и монтаж дизельных электростанций 1 - 2 МВт на базе двигателей Perkins, Cummins, MTU и Mitsubishi, оборудованных высоковольтными генераторами напряжением 6,3 и 10,5 кВ. В параллельном режиме работы возможна организация энергокомплексов мощностью до 30-40 МВт, а из ДЭС единичной мощностью 2,5 МВт на двигателе MTU - до 50 МВт.

Дизель-генераторы единичной мощностью 1 - 2 МВт  подходят для электроснабжения промышленных объектов или крупного потребителя, который находится в отдаленном районе от линий электропередач. Это объекты нефтегазовой и промышленной отраслей: буровые установки, установки подготовки нефти. Такие генераторы способны напрямую обеспечить работу промышленных электродвигателей, работающих на напряжении 6 и 10 кВ.

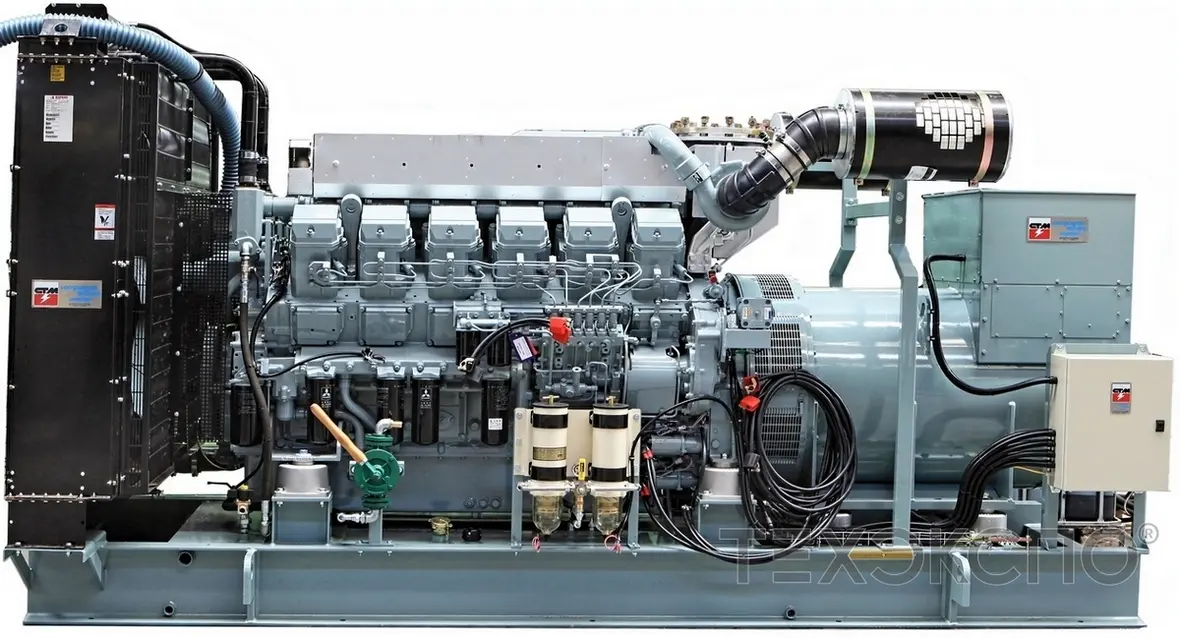

Высоковольтная дизельная электростанция мощностью 1000 кВт (1 МВт) Mitsubishi

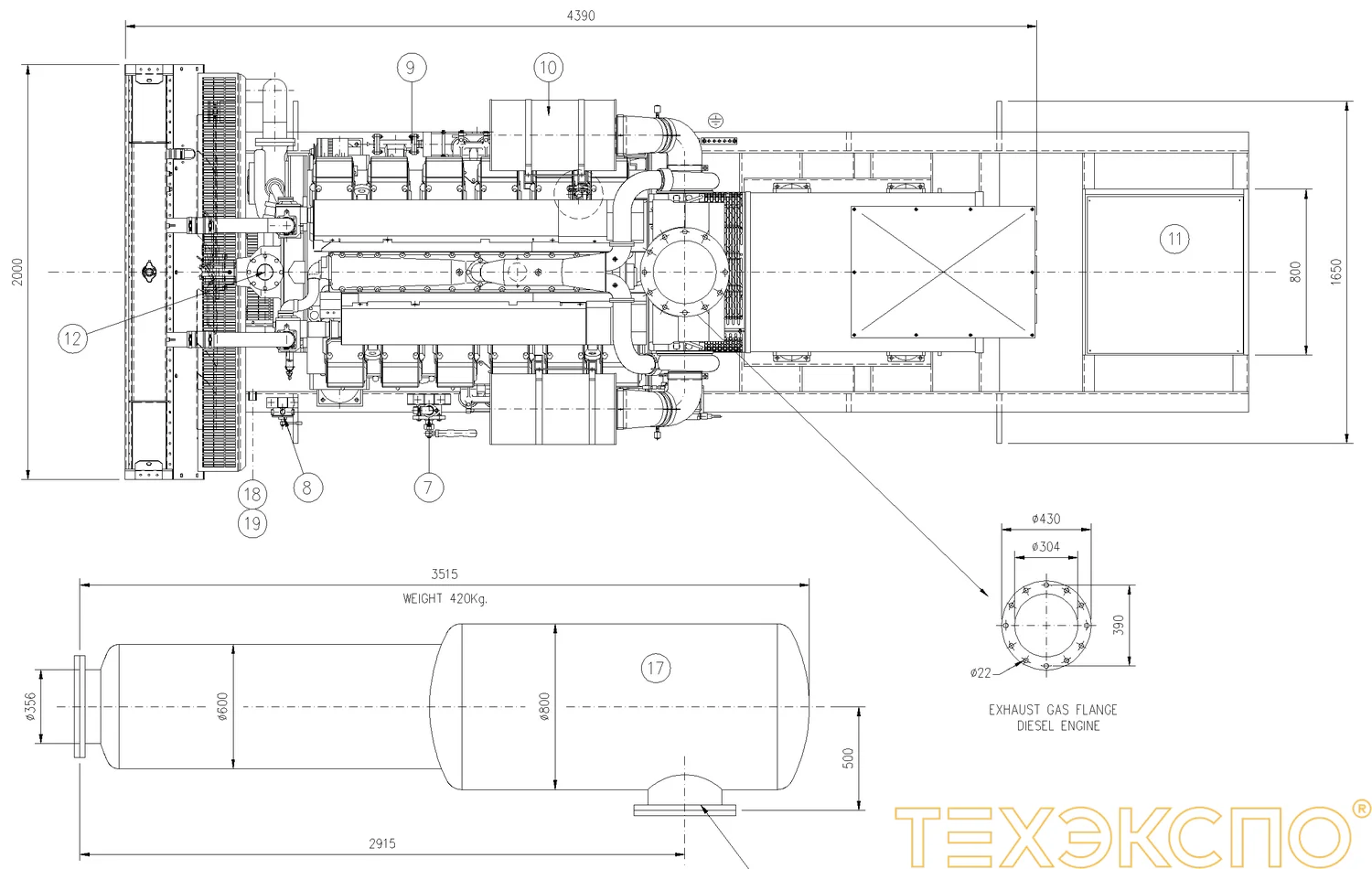

Чертеж высоковольтной ДЭС 10,5 кВ мощностью 1120 кВт

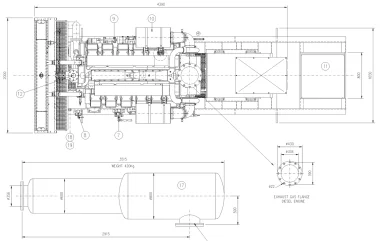

Чертеж высоковольтной ДЭС 10,5 кВ мощностью 1120 кВт – фото 1 из 4

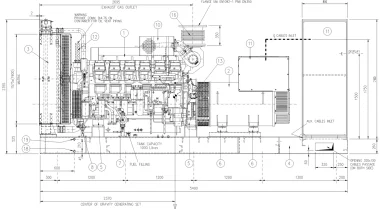

Чертеж высоковольтной ДЭС 10,5 кВ мощностью 1120 кВт – фото 2 из 4

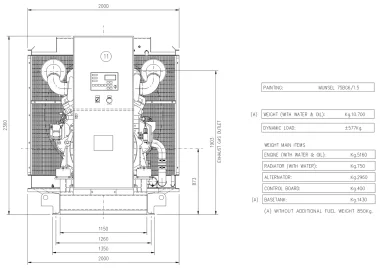

Чертеж высоковольтной ДЭС 10,5 кВ мощностью 1120 кВт – фото 3 из 4

Чертеж высоковольтной ДЭС 10,5 кВ мощностью 1120 кВт – фото 4 из 4

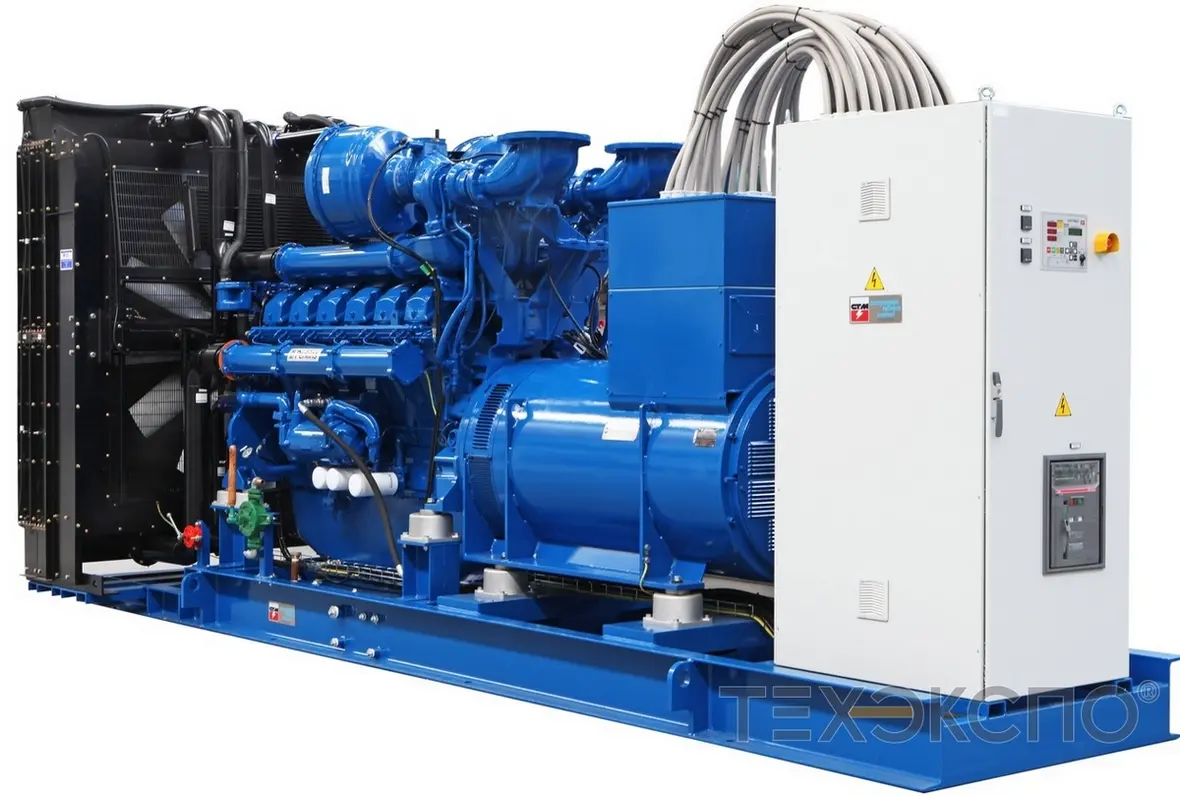

Высоковольтная дизельная электростанция мощностью 1350 кВт на двигателе Perkins

Есть 2 способа получения высокого напряжения:

• установить высоковольтный дизель-генератор: это уменьшит общую цену проекта за счет снижения стоимости проводника и упростит эксплуатацию оборудования, т.к. высокое напряжение подается на нагрузку напрямую без дополнительных устройств.
• использовать электростанцию в комплексе с повышающим трансформатором (в этом случае перейти с напряжения 6.3 кВ на напряжение 10.5 кВ можно без замены электростанции). Дизель-генераторы с повышающим трансформатором универсальны и способны обеспечить потребителей напряжения 6 и 10 кВ, а также 0,4 кВ.

Что входит в комплектацию высоковольтной электростанции:

1. высоковольтный дизель-генератор 6,3 кВ и 10,5 кВ
2. система утилизации тепла, тепловых пунктов
3. распределительное устройство (РУ) 6,3/10,5 кВ
4. диспетчерские модули/отсеки для персонала электростанции
5. дополнительные модули/отсеки топливохранилища

Высоковольтные дизельные электростанции в контейнерном исполнении могут быть оснащены системами комплексной автоматики с организацией удаленного мониторинга и управления с подключением к SCADA объекта, системами газового пожаротушения, системами пневмостарта, системами контроля изоляции.

Станция может быть единственным источником энергии на объекте или объединяться в энергокомплекс в параллели с другими дизель-генераторами, а также с сетью. Параллельный режим работы дизель генераторов повышает ресурс мощности и надежности всей энергетической установки.

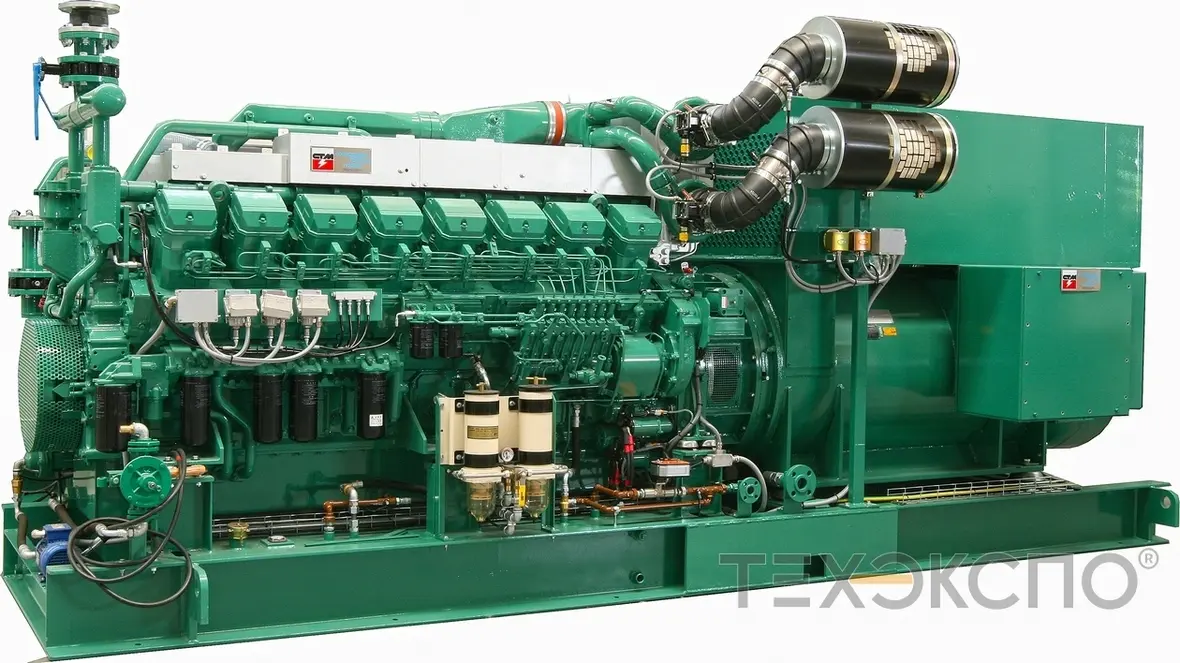

Высоковольтная дизельная электростанция мощностью 1500 кВт на двигателе Mitsubishi

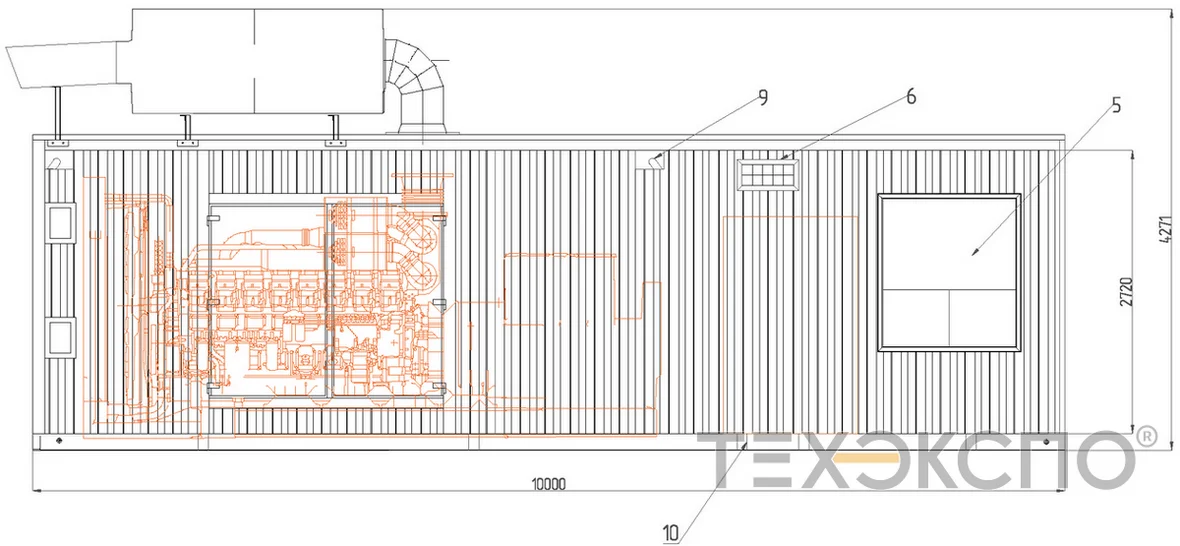

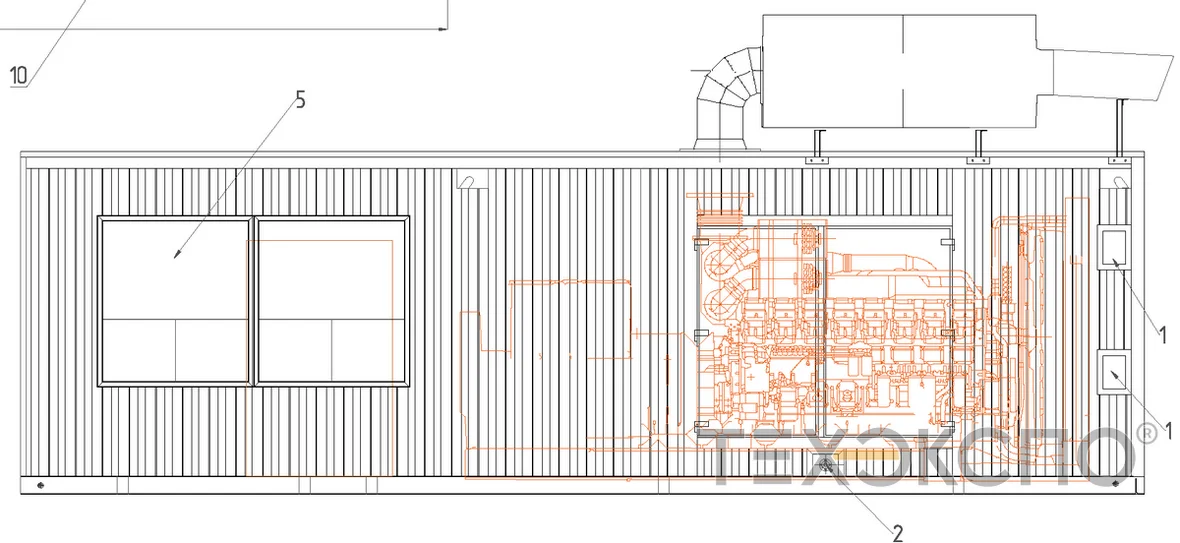

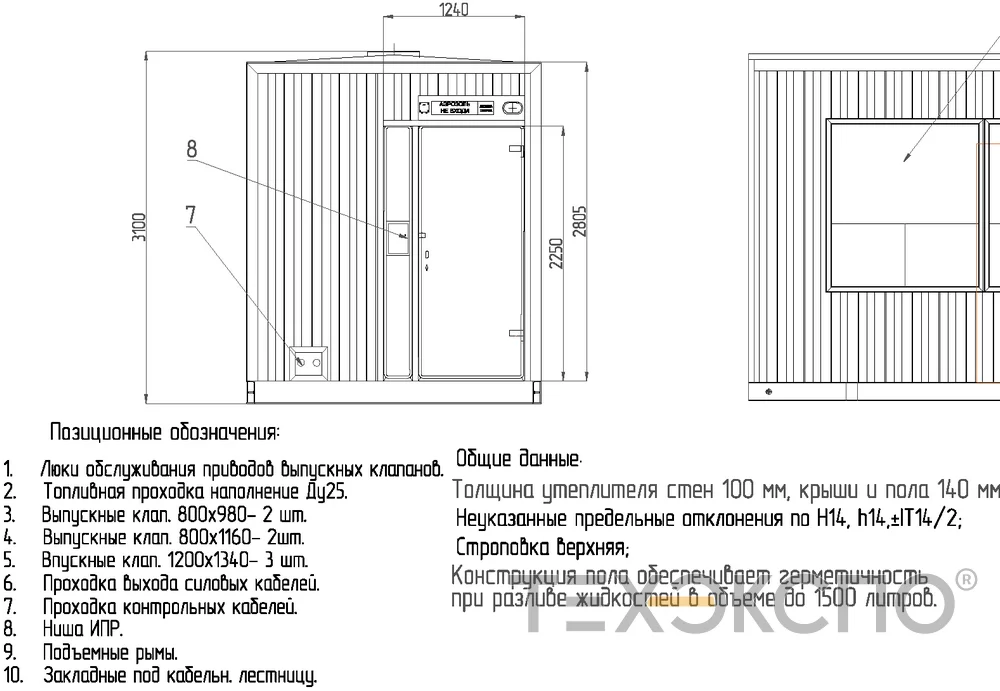

Чертеж высоковольтной дизельной электростанции мощностью 1500 кВт в контейнере

Подготовим проектную и рабочую документацию на высококольтную ДГУ, согласуем с Ростехнадзором. Заказать

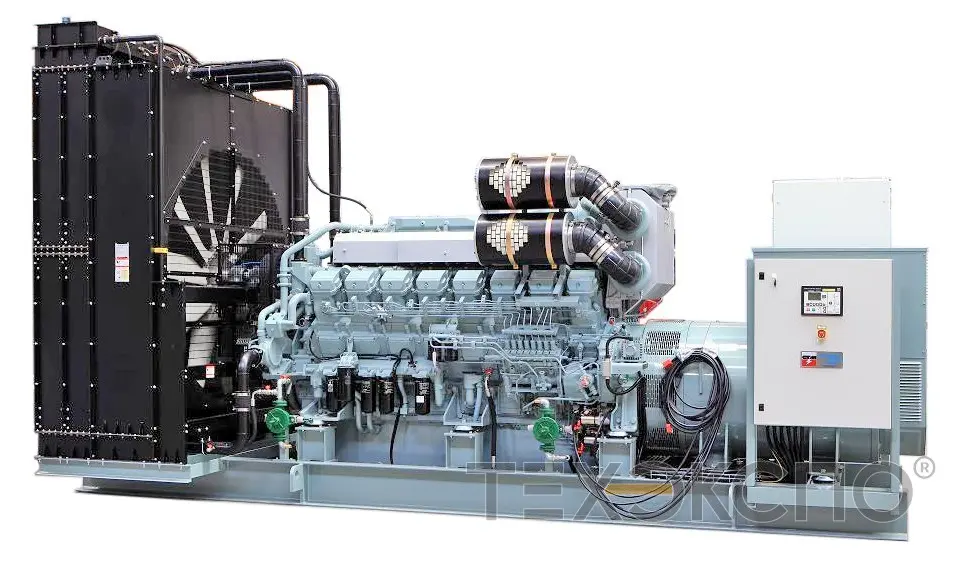

Высоковольтная дизельная электростанция 10,5 кВ мощностью 2000 кВт, за 380000 евро + высоковольтная ячейка 15000 евро:

номинальная мощность – 1920 кВт, резервная – 2112 кВт, двигатель Mitsubishi S16R2-PTAW E, альтернатор Mecc-alte ECO49HV-VS/4  – 2520 кВА, топливный бак 1000 литров, промышленный глушитель. Габариты 7200 x 2500 x 2800 мм, вес 16 тонн.

Чертеж высоковольтной ДЭС 10,5 кВ мощностью 2000 кВт:

Чертеж высоковольтной ДЭС 10,5 кВ мощностью 2000 кВт – фото 1 из 4

Чертеж высоковольтной ДЭС 10,5 кВ мощностью 2000 кВт – фото 2 из 4

Чертеж высоковольтной ДЭС 10,5 кВ мощностью 2000 кВт – фото 3 из 4

Чертеж высоковольтной ДЭС 10,5 кВ мощностью 2000 кВт – фото 4 из 4

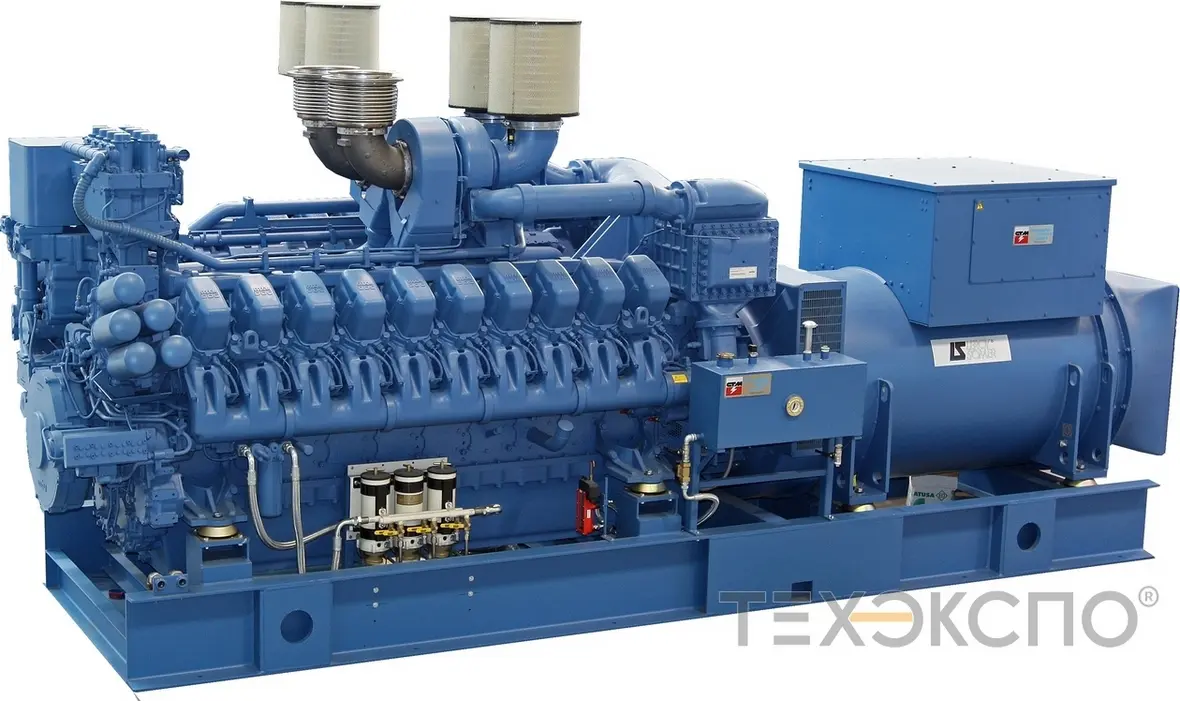

Высоковольтная ДГУ мощностью 2000 кВт (2 МВт) на двигателе MTU с альтернатором Leroy Somer

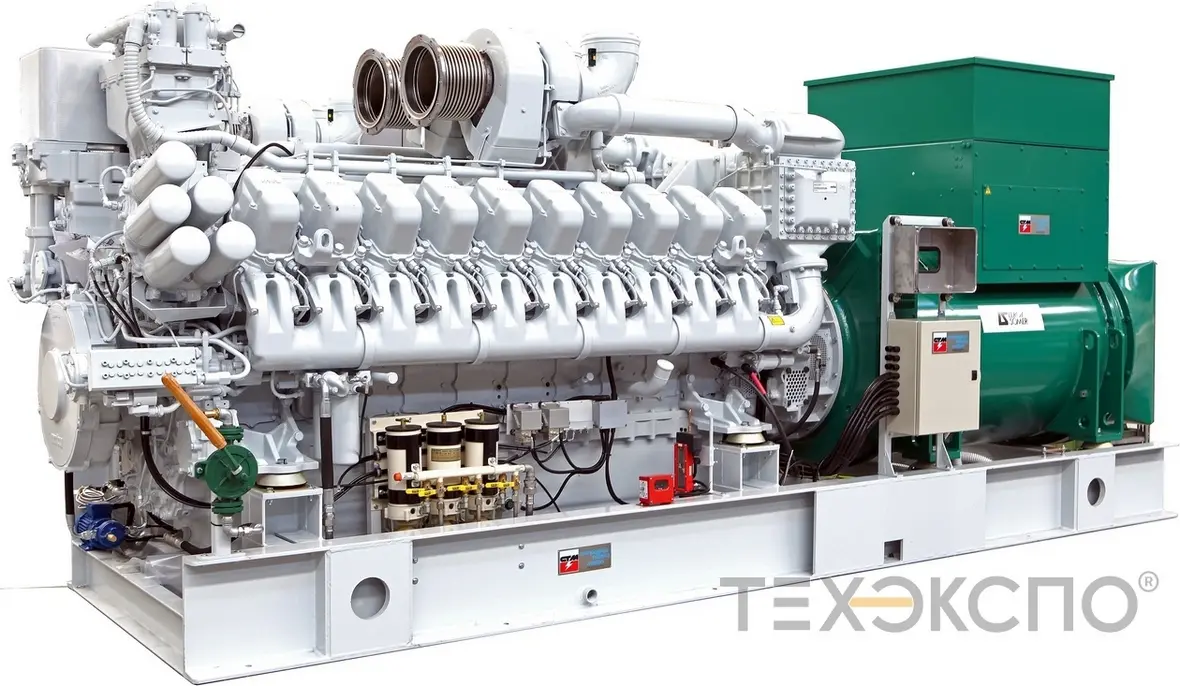

Высоковольтная ДЭС мощностью 2500 кВт на двигателе MTU с альтернатором Leroy Somer

«Техэкспо» предлагает дизель-генераторы с повышающим трансформатором и высоковольтные станции. Наши специалисты разработают для вас индивидуальный проект, чтобы максимально точно соответствовать месту эксплуатации ДГУ и оборудования. «Техэкспо» имеет допуски на проведение проектных и монтажных работ:

• Свидетельство о допуске к работам по проектированию СРО-П-021-28082009
• Свидетельство о допуске к работам по строительству СРО-С-020-22072009

Наши специалисты настроят работу высоковольтной ДГУ, проведут предпусковые испытания и проверки.

В разработке проекта комплектации высоковольтных ДЭС учитываются:

• место эксплуатации: климатические условия, наличие вблизи промышленной электросети.
• режим эксплуатации: постоянный или резервный режим работы высоковольтного генератора.
• степень автоматизации: ручной или автоматический запуск двигателя и автоматической системы подкачки топлива, масла и охлаждающей жидкости из резервных емкостей.
• варианты исполнения: открытого или закрытого типа.
• модель и необходимое напряжение генератора (10,5 или 6,3 кВ);
• необходимость использования ЗРУ.

Высоковольтное оборудование 6-10 кВ для ДГУ

Комплектное распределительное устройство серии КСО

«Техэкспо» рекомендует: Камера сборная одностороннего обслуживания КСО-190 «Ива» (I сб. шин =630А) за 1,2 млн руб. в составе:

КСО-190-41  (ввод /отх. линия с вакуумным выключателем «BB/TEL» (Таврида Электрик)  и ТН, 630А), блок релейной защиты «Сириус-3-ГС», трансформатор тока нулевой последовательности ТДЗЛК  (d = 102 мм), преобразователь (инвертор)  =24D/~220В.

Распределительные устройства на базе КСО -190 «Ива» предназначены для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц напряжением 6 (10) кВ в сетях с изолированной или заземленной через дугогасительный реактор или резистор нейтралью.

КСО представляет собой металлическую оболочку с размещенным внутри нее комплектом электротехнического оборудования, собранного по установленной схеме. Детали оболочки изготавливаются из оцинкованной стали на высокоточном оборудовании, методом холодной штамповки.

Преимущества:

• вакуумные выключатели
• проводники из электротехнической бескислородной меди с низким тепловыделением
• серебряные покрытия на контактных площадках разъемных электрических соединений
• металлические и полимерные защитные покрытия
• усиленные моноболты для соединений элементов корпуса
• обмен данными с АСКУЭ, АСУТП, СМИС
• клапаны сброса давления на задней стороне КСО
• низковольтные индикаторы напряжения и встроенные в опорные изоляторы емкостные делители напряжения
• смотровые окна на двери КСО
• специальные зацепы для блокировки открытия двери ударной волной внутренней электрической дуги.
• органы управления на лицевой стороне
• выкатной элемент с моторизированной тележкой и возможностью дистанционного управления перемещением

Устройство КСО с выдвижным элементом (ВЭ)

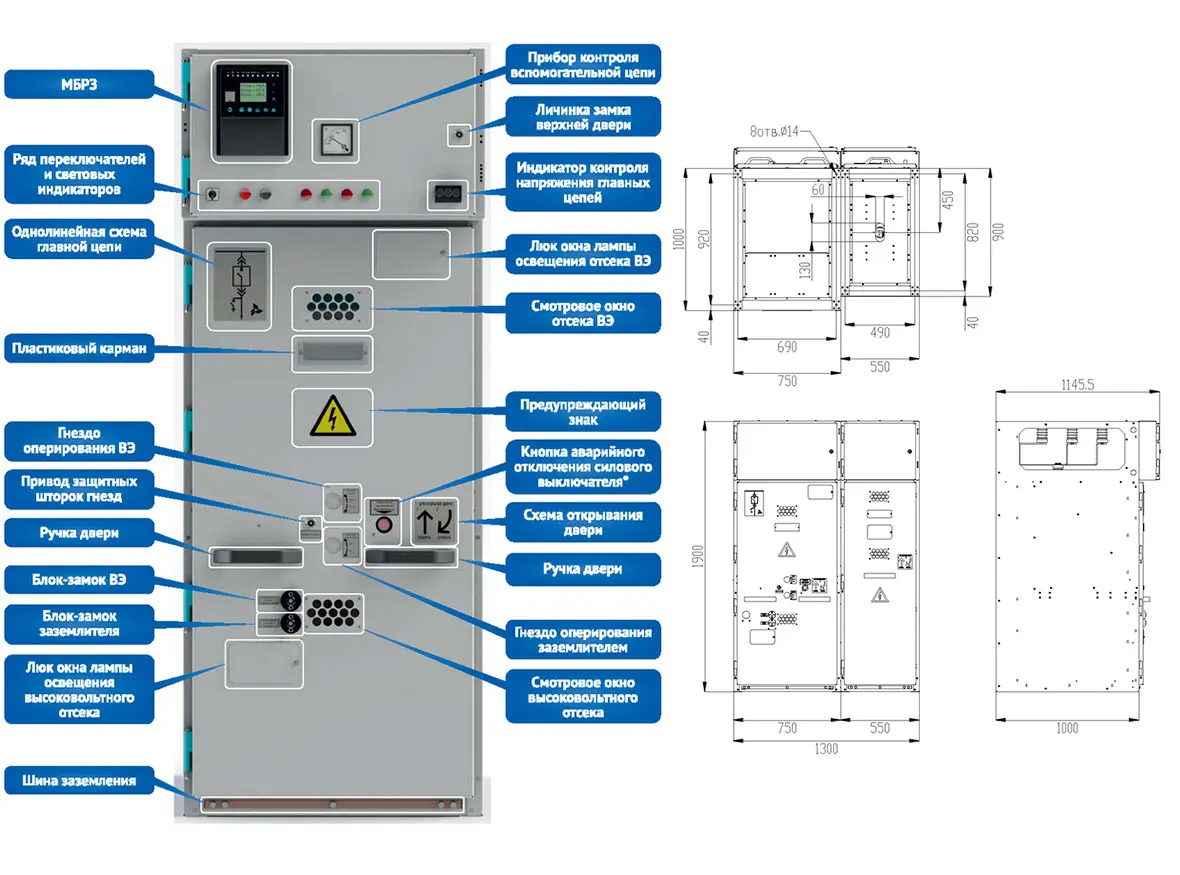

Органы управления

УСТРОЙСТВО  ОТСЕКОВ КАМЕР

Отсек ВЭ предназначен для размещения силового выключателя. На задней стенке отсека расположены шесть проходных изоляторов с розетками разъемных токоведущих соединений. Для обеспечения безопасности отсек оборудован шторочным механизмом, закрывающим внутренние полости проходных изоляторов при выведении ВЭ из рабочего положения.

ВЭ представляет собой тележку, состоящую из подвижной и неподвижной частей, соединенных винтовой передачей, с установленной на ней аппаратурой главной цепи. Подвижная часть тележки является платформой с четырьмя металлическими колесами, на которой устанавливается электрооборудование, а неподвижная служит упором винтового механизма. ВЭ внутри камеры может занимать два фиксированных положения — рабочее и контрольное. Рабочее положение является основным положением ВЭ, в котором он находится большую часть времени периода эксплуатации. При этом тележка ВЭ максимально вдвинута внутрь отсека, главная цепь ВЭ соединена с главной цепью КСО при помощи разъемных контактных соединений розеточного типа. Разрешено оперирование выключателем под нагрузкой.

Высоковольтный отсек предназначен для размещения основного электрооборудования  главной цепи, сборных шин и установочной арматуры кабельных присоединений. Заземлитель цепи расположен под отсеком ВЭ. Оперирование заземлителем осуществляется при помощи специальной рукоятки вращения через торсионный вал, выведенный на лицевую сторону камеры. Торцевая часть вала имеет квадратное сечение для зацепления с рукояткой оперирования. Высоковольтный отек имеет специальные вырезы на торцевых сторонах камеры для пропускания сборных шин. Вырезы могут быть снабжены торцевыми металлическими перегородками с проходными изоляторами для обеспечения локализации электрической дуги в пределах одной камеры.

Конструкция КСО обеспечивает гарантированную локализацию электрической дуги в пределах камеры при внутреннем коротком замыкании. На задней стенке камеры расположены разгрузочные клапаны, предназначенные для сброса избыточного давления газов и отведения продуктов горения электрической дуги.

КСО оснащаются МБРЗ (микропроцессорный блок релейной защиты). Помимо основной функции (защитной) такие устройства имеют дополнительные функции автоматики, сервиса, могут выполнять роль устройств ввода-вывода данных в АСУ, а также устройств контроля и измерения.

Связь с АСУ может быть осуществлена с помощью интерфейсов RS-485 или Ethernet (витая пара или оптоволокно). Обмен информаций может осуществляться по различным протоколам связи Modbus, МЭК 60870, МЭК 61850, SPA-Bus.

Высоковольтные генераторы тока (альтернаторы) 6,3 и 10,5 кВ

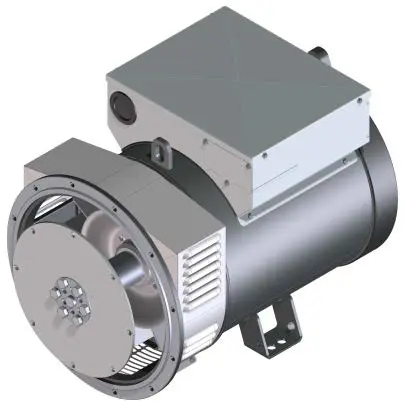

Mecc Alte S.p.A. – итальянская электротехническая  компания, производитель синхронных генераторов. Высоковольтные генераторы представлены двумя сериями с четырьмя полюсами:

ECO46 (1500 - 2500 кВА) и ECO49 (2500 - 4850 кВА). Разница между ними в высоте оси: первые – 500 мм, вторые – 630 мм. Система изоляции класса H на основе эпоксидной смолы с низкой вязкостью и слюдяных лент (VPI), IP23, охлаждение IC01, подшипник с фланцем SAE 0-00 и дисковой муфтой SAE 18-21, двойные подшипники B3B14, цифровой регулятор напряжения DER2.

Тепловой индекс 191,8 ° C в соответствии с функциональными испытаниями IEC 60034-18-31 / IEEE 1776. Одобрено Американским нефтяным институтом (API) для жестких условий окружающей среды и IEC 60034-18-31 / IEEE 1776. Тестирование показало результат: нет поломок после 10.000 ч при 200 ° C. Рекомендуем модели обмотки статора с укороченным шагом 5/6 для уменьшения высших гармоник в кривой выходного напряжения.

Модели высоковольтных альтернаторов Mecc Alte:

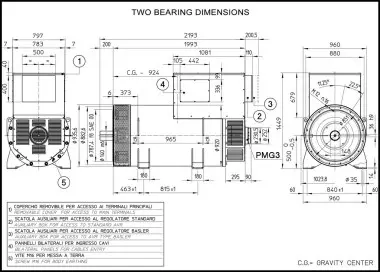

Высоковольтный альтернатор 6,3-6,6 кВ: ECO46MV 4 A, pitch 5/6 (1620 - 3240 кВА)

	МОДЕЛИ	ДИАПАЗОН МОЩНОСТИ (КВА)
	ECO46MV 1L4 A	1620 - 1940
	ECO46MV 2L4 A	1780 - 2140
	ECO46MV 3L4 A	1940 - 2330
	ECO46MV 1VL4 A	2270 - 2720
	ECO46MV 2VL4 A	2480 - 2970
	ECO46MV 3VL4 A	2700 - 3240

Высоковольтный альтернатор 6,3-6,6 кВ: ECO46MV 4 A, pitch 5/6 (1620 - 3240 кВА) – фото 1 из 12

Высоковольтный альтернатор 6,3-6,6 кВ: ECO46MV 4 A, pitch 5/6 (1620 - 3240 кВА) – фото 2 из 12

Высоковольтный альтернатор 6,3-6,6 кВ: ECO46MV 4 A, pitch 5/6 (1620 - 3240 кВА) – фото 3 из 12

Высоковольтный альтернатор 6,3-6,6 кВ: ECO46MV 4 A, pitch 5/6 (1620 - 3240 кВА) – фото 4 из 12

Высоковольтный альтернатор 6,3-6,6 кВ: ECO46MV 4 A, pitch 5/6 (1620 - 3240 кВА) – фото 5 из 12

Высоковольтный альтернатор 6,3-6,6 кВ: ECO46MV 4 A, pitch 5/6 (1620 - 3240 кВА) – фото 6 из 12

Высоковольтный альтернатор 6,3-6,6 кВ: ECO46MV 4 A, pitch 5/6 (1620 - 3240 кВА) – фото 7 из 12

Высоковольтный альтернатор 6,3-6,6 кВ: ECO46MV 4 A, pitch 5/6 (1620 - 3240 кВА) – фото 8 из 12

Высоковольтный альтернатор 6,3-6,6 кВ: ECO46MV 4 A, pitch 5/6 (1620 - 3240 кВА) – фото 9 из 12

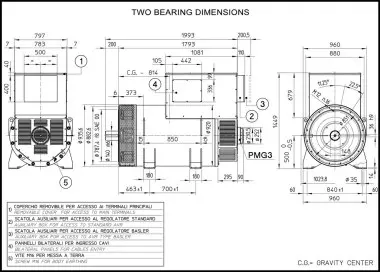

Высоковольтный альтернатор 6,3-6,6 кВ: ECO46MV 4 A, pitch 5/6 (1620 - 3240 кВА) – фото 10 из 12

Высоковольтный альтернатор 6,3-6,6 кВ: ECO46MV 4 A, pitch 5/6 (1620 - 3240 кВА) – фото 11 из 12

Высоковольтный альтернатор 6,3-6,6 кВ: ECO46MV 4 A, pitch 5/6 (1620 - 3240 кВА) – фото 12 из 12

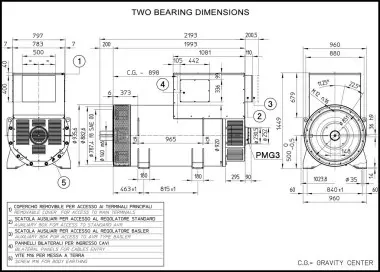

Высоковольтный альтернатор 10-10,5-11 кВ: ECO46HV 4 A, pitch 5/6 (1500 - 3000 кВА)

	МОДЕЛИ	ДИАПАЗОН МОЩНОСТИ (КВА)
	ECO46HV 1L4 A	1500 - 1800
	ECO46HV 2L4 A	1650 - 1980
	ECO46HV 3L4 A	1800 - 2160
	ECO46HV 1VL4 A	2100 - 2520
	ECO46HV 2VL4 A	2300 - 2760
	ECO46HV 3VL4 A	2500 - 3000

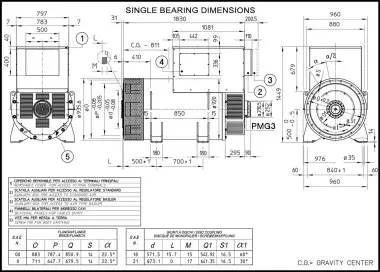

Высоковольтный альтернатор 10-10,5-11 кВ: ECO46HV 4 A, pitch 5/6 (1500 - 3000 кВА) – фото 1 из 12

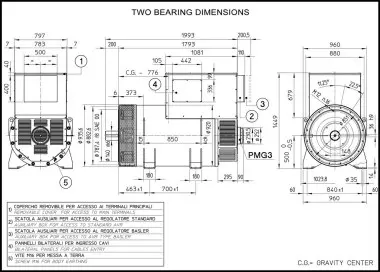

Высоковольтный альтернатор 10-10,5-11 кВ: ECO46HV 4 A, pitch 5/6 (1500 - 3000 кВА) – фото 2 из 12

Высоковольтный альтернатор 10-10,5-11 кВ: ECO46HV 4 A, pitch 5/6 (1500 - 3000 кВА) – фото 3 из 12

Высоковольтный альтернатор 10-10,5-11 кВ: ECO46HV 4 A, pitch 5/6 (1500 - 3000 кВА) – фото 4 из 12

Высоковольтный альтернатор 10-10,5-11 кВ: ECO46HV 4 A, pitch 5/6 (1500 - 3000 кВА) – фото 5 из 12

Высоковольтный альтернатор 10-10,5-11 кВ: ECO46HV 4 A, pitch 5/6 (1500 - 3000 кВА) – фото 6 из 12

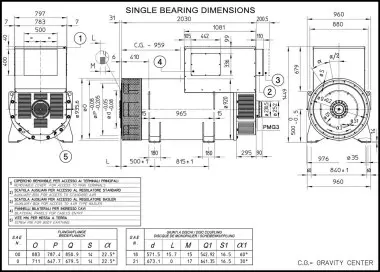

Высоковольтный альтернатор 10-10,5-11 кВ: ECO46HV 4 A, pitch 5/6 (1500 - 3000 кВА) – фото 7 из 12

Высоковольтный альтернатор 10-10,5-11 кВ: ECO46HV 4 A, pitch 5/6 (1500 - 3000 кВА) – фото 8 из 12

Высоковольтный альтернатор 10-10,5-11 кВ: ECO46HV 4 A, pitch 5/6 (1500 - 3000 кВА) – фото 9 из 12

Высоковольтный альтернатор 10-10,5-11 кВ: ECO46HV 4 A, pitch 5/6 (1500 - 3000 кВА) – фото 10 из 12

Высоковольтный альтернатор 10-10,5-11 кВ: ECO46HV 4 A, pitch 5/6 (1500 - 3000 кВА) – фото 11 из 12

Высоковольтный альтернатор 10-10,5-11 кВ: ECO46HV 4 A, pitch 5/6 (1500 - 3000 кВА) – фото 12 из 12

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА)

	МОДЕЛИ	ДИАПАЗОН МОЩНОСТИ (КВА)
	ECO49MV XS4 A	2620 - 3144
	ECO49MV VS4 A	2940 - 3528
	ECO49MV S4 A	3360 - 4032
	ECO49MV M4 A	3780 - 4536
	ECO49MV L4 A	4250 - 5100
	ECO49MV VL4 A	4670 - 5604
	ECO49MV XL4 A	5090 - 6108

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 1 из 14

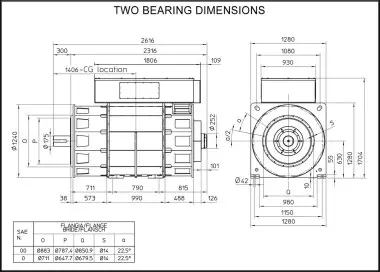

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 2 из 14

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 3 из 14

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 4 из 14

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 5 из 14

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 6 из 14

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 7 из 14

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 8 из 14

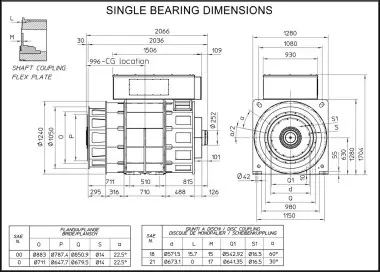

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 9 из 14

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 10 из 14

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 11 из 14

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 12 из 14

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 13 из 14

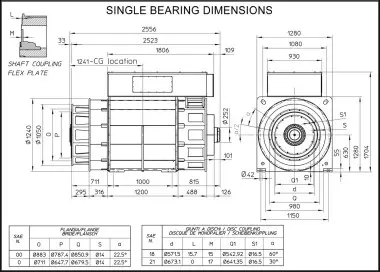

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА) – фото 14 из 14

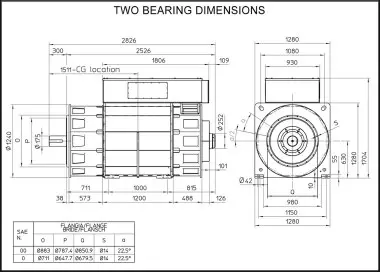

Высоковольтный альтернатор 6,3-6,6 кВ: ECO49MV 4 A, pitch 5/6 (2620 - 6108 кВА)

	МОДЕЛИ	ДИАПАЗОН МОЩНОСТИ (КВА)
	ECO49HV XS4 A	2500 - 3000
	ECO49HV VS4 A	2800 - 3360
	ECO49HV S4 A	3200 - 3840
	ECO49HV M4 A	3600 - 4320
	ECO49HV L4 A	4050 - 4860
	ECO49HV VL4 A	4450 - 5340
	ECO49HV XL4 A	4850 - 5820

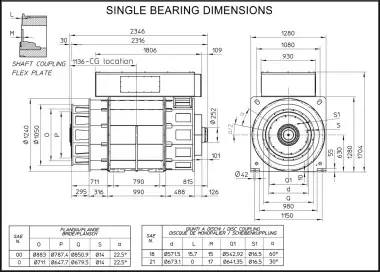

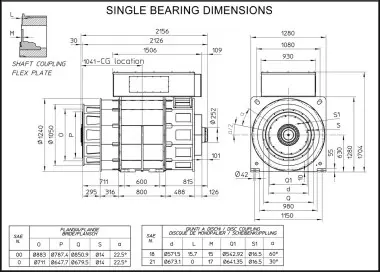

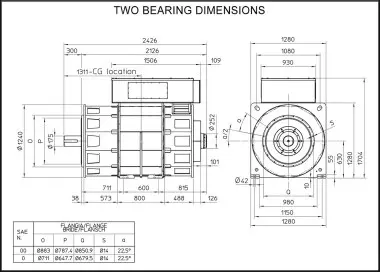

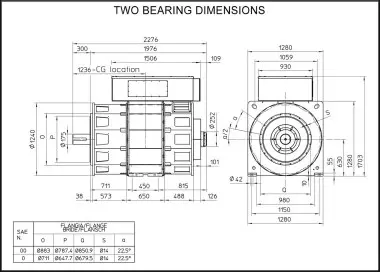

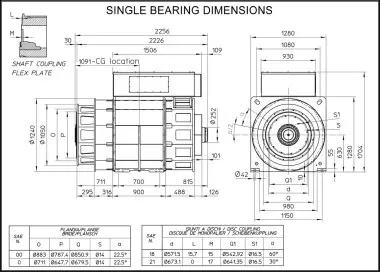

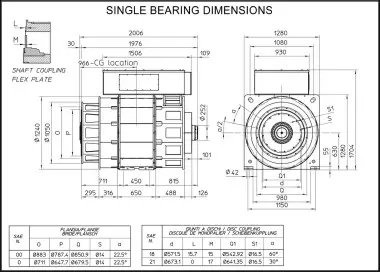

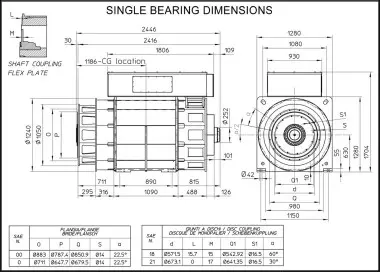

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 1 из 14

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 2 из 14

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 3 из 14

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 4 из 14

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 5 из 14

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 6 из 14

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 7 из 14

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 8 из 14

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 9 из 14

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 10 из 14

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 11 из 14

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 12 из 14

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 13 из 14

Высоковольтный альтернатор 10-10,5-11 кВ: ECO49HV 4 A, pitch 5/6 (2500 - 5820 кВА) – фото 14 из 14

Цены на высоковольтные дизель-генераторы Green Power (Италия)
