Контейнеры для газопоршневых и газотурбинных электростанций (ГПУ, ГТУ)

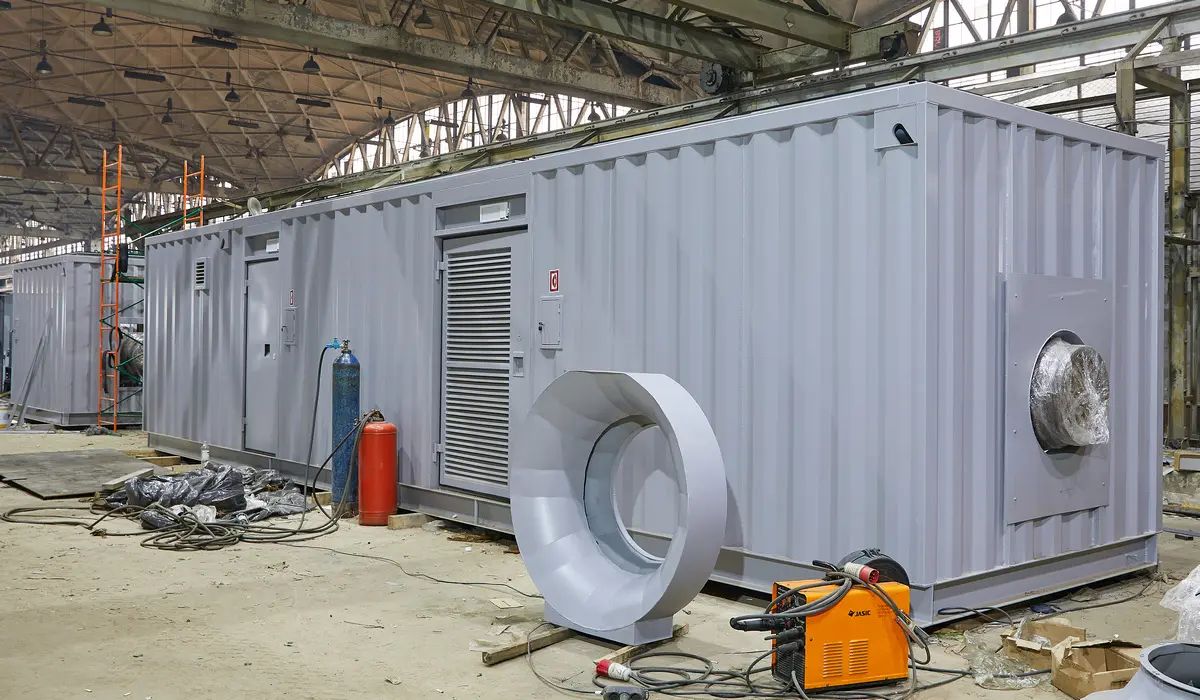

ООО «Техэкспо» производит сертифицированные контейнеры II степени огнестойкости для газотурбинных и газопоршневых установок (ГПУ, ГТУ). Для расчета цены и срока изготовления контейнера – пришлите на order@tech-expo.ru исходные технические требования или ТЗ. Изготавливаем в течение 1 месяца под ключ (электрика, вентиляция, пожарная сигнализация). Пример изготовленного на производстве «Техэкспо» контейнера для газотурбинной электростанции 2500 кВт:

Цена такого контейнера – 3,5 млн рублей. Особенности: специальная рама для электростанции, съёмные люки в крыше над генератором и двигателем для их монтажа, вентиляционные люки с жалюзийными решётками и воздушными  управляемыми клапанами.

Скачать ТЗ на изготовление контейнера для газовой электростанции

Состав оборудования контейнера для ГТУ/ГПУ:

Контейнеры для газотурбинных и газопоршневых электростанций – фото 1 из 5

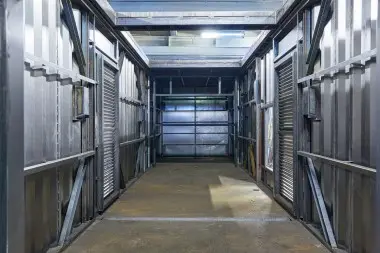

Контейнеры для газотурбинных и газопоршневых электростанций – фото 2 из 5

Контейнеры для газотурбинных и газопоршневых электростанций – фото 3 из 5

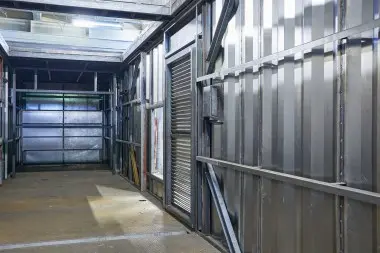

Контейнеры для газотурбинных и газопоршневых электростанций – фото 4 из 5

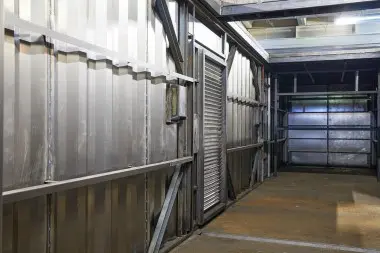

Контейнеры для газотурбинных и газопоршневых электростанций – фото 5 из 5

Техническая спецификация:

• несущий металлический корпус;
• пол БК из рифлёной стали толщиной 4 мм цельносварной, приваренный к металлическому основанию контейнера и поперечным балкам контейнера;
• фундаменты, опорные конструкции, крепёжные и установочные элементы для крепления оборудования, сборочных единиц и узлов электростанции;
• наружная обшивка из профилированных листов стали толщиной  1,5 мм;
• технологические проемы для монтажа оборудования;
• входная дверь с защитным козырьком, не отжимной конструкции с накладным замком, ручками, доводчиком;
• вентиляционные окна с установленными в них жалюзийными решётками и воздушными  управляемыми клапанами с электроприводом, а также съёмными крышками  с наружной стороны контейнера;
• технологический проём для кабельного ввода;
• эластичные уплотнения двери и крышек люков для уменьшения тепловых потерь;
• для ввода труб газоснабжения сделан люк в полу контейнера;
• внутренняя обшивка стен и потолка из профилированных стальных листов белого цвета;
• пол, стены и потолок контейнера имеют слой теплоизоляции 100 мм из минеральной ваты;
• обработка контейнера перед покраской методом пескоструйной обработки.

Требования к электрическому оборудованию:

• Для питания потребителей собственных нужд подготовлены электросети трехфазного переменного тока напряжением 0,4 В и постоянного тока напряжением 24 В.
• Система заземления TN-C-S.
• Основание контейнера приварено к заземляющему устройству болтами заземления с гайками (d=12мм) по диагонали основания.
• Основная система освещения и розетка для переносных электроприемников 220В защищены устройством защитного отключения с дифференциальным током 30 мА.
• Подключение электростанции к потребителям осуществляется через автомат защиты. Вывод кабелей из контейнера осуществляется через проем, оснащённый сальниковыми уплотнениями.
• Питание ЩСН выполняется от внешней сети или работающей ДЭС.
• Питание потребителей собственных нужд от ЩСН: панели управления ГТУ (~220В), сети основного освещения (~220В), сети аварийного освещения (=24В), розетки для переносного освещения (=24В), электроприводов воздушных клапанов УВК (=24В), настенного электрического конвектора мощностью 1,5 кВт (~220В), приборов управления автоматической системы пожаротушения и системы охранной сигнализации (=24В).
• Прокладка кабеля - в кабель-каналах.
• Установлены знаки безопасности на электрооборудовании по ГОСТ Р 12.4.026-2001.

Требования по обеспечению пожарной безопасности и охранной сигнализации:

Электростанция отвечает требованиям пожарной безопасности по ГОСТ 12.1.004-91 и оснащена автоматической установкой аэрозольного пожаротушения, системой пожарно-охранной сигнализации, углекислотным огнетушителем.

Типы контейнеров и особенности размещения.

Контейнерные решения «Техэкспо» выпускаются в трёх климатических исполнениех: контейнер «Север» для экстремально низких температур, контейнер тропического исполнения для жаркого и влажного климата, контейнер для районов с высокой сейсмической активностью, а также и мини-контейнер для стеснённой городской застройки. Такое деление по типам упрощает подбор под конкретные условия размещения — от удалённых промышленных объектов до коммунальных котельных. За счёт модульной архитектуры оборудование поставляется готовым, подключение к сетям газа и электроэнергии занимает считанные часы, а сокращённый цикл ввода в эксплуатации снижает строительные затраты.

Конструкция и инженерные решения.

Основной блок контейнера выполнен из оцинкованной стали с рельефным настилом; плиты минеральной ваты толщиной 100 мм сохраняют температуры и глушат шум. В крыше установлен патрубок выхлопа с глушителем и компенсатором, два независимых контура охлаждения отводят избыток тепла от двигателя и наддува. Внутренние части разделены на генераторный отсек и сервис-коридор, что обеспечивает удобный доступ при регламентных работах. Опционально станция поставляется в шумозащитном кожухе, а конструкция позволяет без переделок перейти на биогаз или метан-содержащие смеси.

Сервис, гарантия и эксплуатационные расходы.

Компания предлагает сервисное обслуживание: дистанционный мониторинг, плановый ремонт, склад запчастей, выезд бригад в любой регион России в течение 72 ч. Базовая гарантия — 12 месяцев / 1 000 ч с возможностью продлить контракт до пяти лет. Низкий удельный расход топлива 0,27 м³/кВт·ч и заводская готовность минимизируют операционные затраты.

Экономическая эффективность и утилизация энергии.

КПД двигателя достигает 42 %, а когенерация обеспечивает до 1,2 МВт дополнительного тепла для ГВС или технологических нужд, тем самым реализуется утилизации энергии выхлопных газов. Сочетание с дизель-генератором формирует линию резервного питания. Сравнение с сетевым тарифом показывает снижение полной стоимости кВт·ч на 30–40 %.

Услуги сопровождения и возможности интеграции.

Инженерный отдел выполняет подбор мощности, 3D-сканирование площадки и обучение персонала в соответствии с корпоративной политикой HSE заказчика. С помощью личного кабинета клиент получает доступ к онлайн-ресурсы: архив параметров, характеристики установок, частые вопросы, калькуляторы TCO и формы для заказа других комплектующих.

Преимущества блочно-контейнерного формата.

Блочно-контейнерная схема позволяет интегрировать несколько генераторных агрегатов под разные режимы нагрузки, а заводская сборка гарантирует высокий коэффициент надежного энергоснабжения. Продукция «Техэкспо» подходит для промышленныех предприятий, майнинга и любых объектов, где критична стабильная подача энергии.
